Fahrleitungssignale [El]

El-Signale sind nur für elektrische Triebfahrzeuge relevant


El-Signalbegriffe

El 1v

(Das Signal El 1 muss erwartet werden)

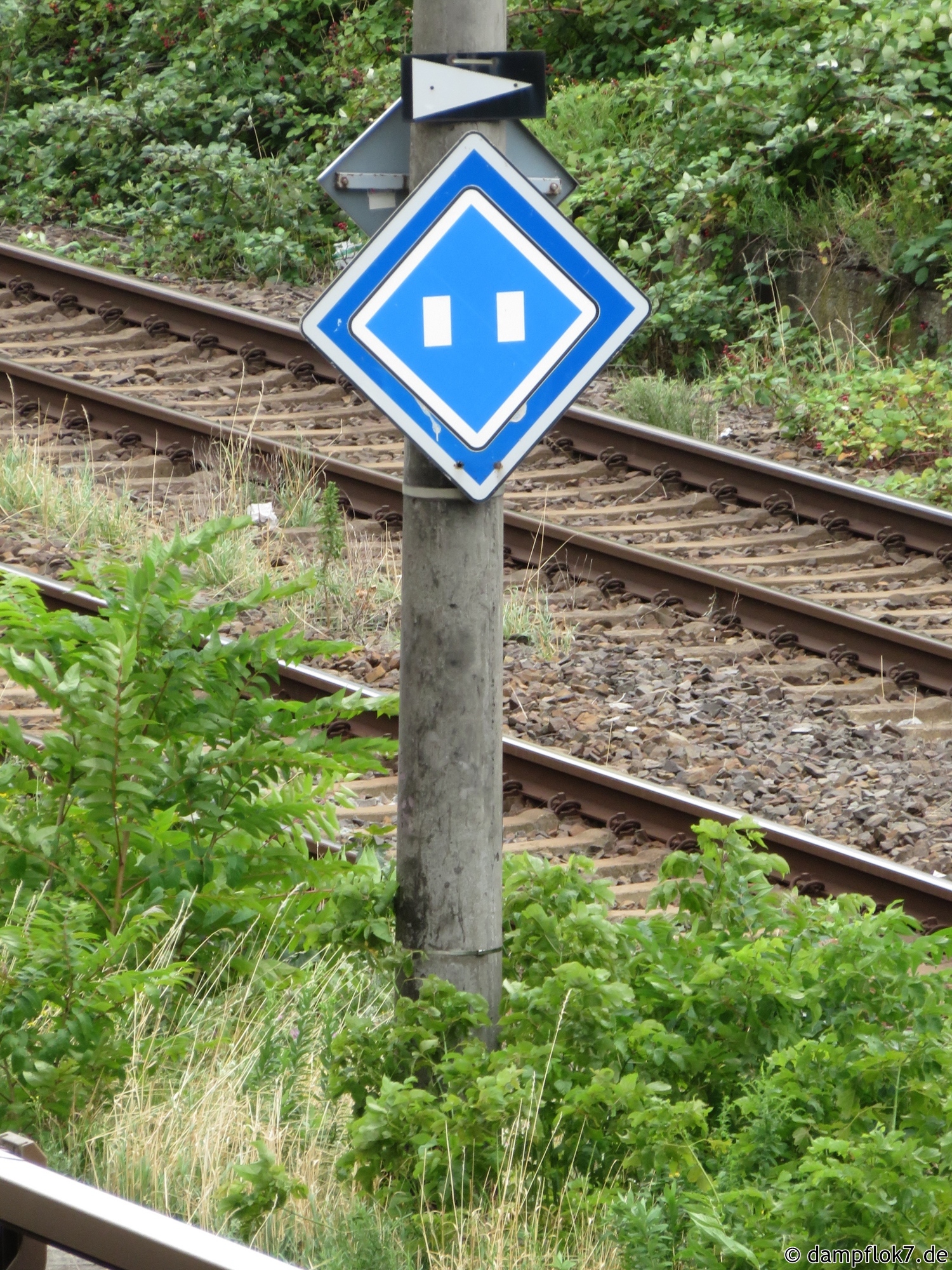

vor der Trennstelle an der deutsch-österreichischen Grenze zwischen den |Bf| @xaa; und @mmw; (D) vor einer Trennstelle zwischen dem |Bf| @blst; und dem |Hp| @bsto;

El 2

[Einschaltsignal]
(Ab hier darf der Hauptschalter wieder eingeschaltet werden, sobald das Triebfahrzeug das Signal vollständig passiert hat)
Einschaltsignal am Ende der Trennstelle an der deutsch-österreichischen Grenze zwischen den |Bf| @mmw; (D) und @xaa; Einschaltsignal am Ende einer Unterbrechnung der Stromschiene im |Bf| @blo; Einschaltsignal am Ende einer Trennstelle nahe dem |Hp| @bsto; Einschaltsignal am Ende der Trennstelle zwischen dem Straßenbahnnetz mit 750 V = und dem Bahnstromnetz mit 15 kV ~
								zwischen den |Bf| @rkdu; und @rgz;

El 3

["Bügel ab"-Ankündesignal]
(Das Signal El 4 muss erwartet werden)

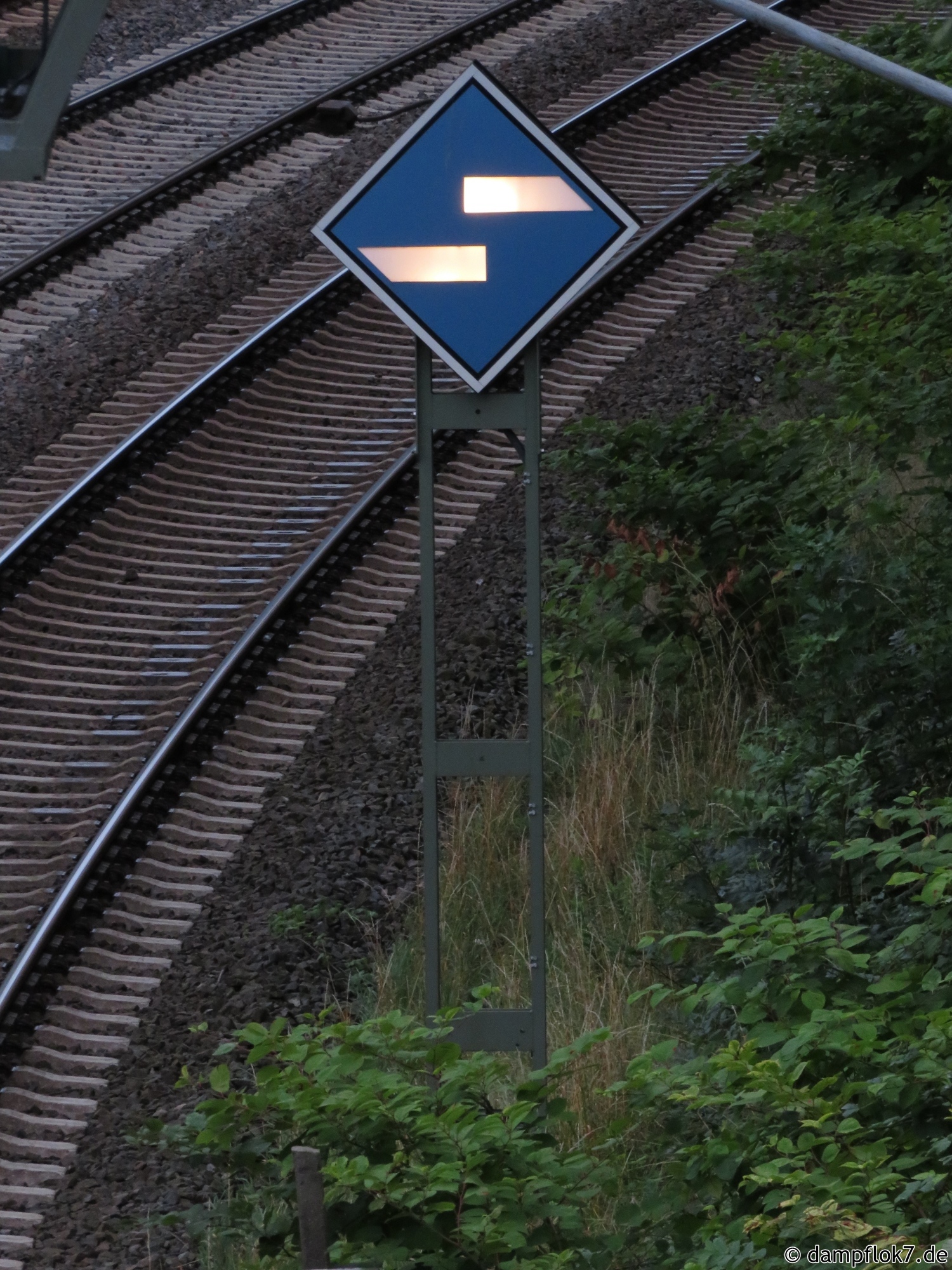

'Bügel ab'-Ankündesignal zwischen den |Hp| @bsal; und @bpla; 'Bügel ab'-Ankündesignal zwischen den |Hp| @bsal; und @bpla;

El 4

["Bügel ab"-Signal]
(Der Stromabnehmer muss bis hierhin gesenkt worden sein;
dieses Signal steht oft vor Schutzstrecken oder niedrigen Brücken)
'Bügel ab'-Signal vor einer niedrigen Brücke am |Hp| @bpla; 'Bügel ab'-Signal vor einer niedrigen Brücke am |Hp| @bpla; 'Bügel ab'-Signal am Anfang einer Schutzstrecke zwischen dem östereichischen (15 kV ~) und dem italienischen Bahnstromsystem (3 kV =) im |Bf| @xibn;

El 5

["Bügel an"-Signal]
(Ab hier darf der Stromabnehmer wieder gehoben werden, sobald das Triebfahrzeug das Signal vollständig passiert hat)
'Bügel an'-Signal hinter einer niedrigen Brücke am |Hp| @bpla; 'Bügel an'-Signal hinter einer niedrigen Brücke am |Hp| @bpla; 'Bügel an'-Signal am Ende einer Schutzstrecke zwischen dem östereichischen (15 kV ~) und dem italienischen Bahnstromsystem (3 kV =) im |Bf| @xibn;

El 6

(Halt für elektrische Triebfahrzeuge mit gehobenem Stromabnehmer, da die Oberleitung hier endet;
ist dies bei einer Weiche nur in einem Zweig der Fall, so ist über der Tafel ein entsprechender Pfeil angebracht)

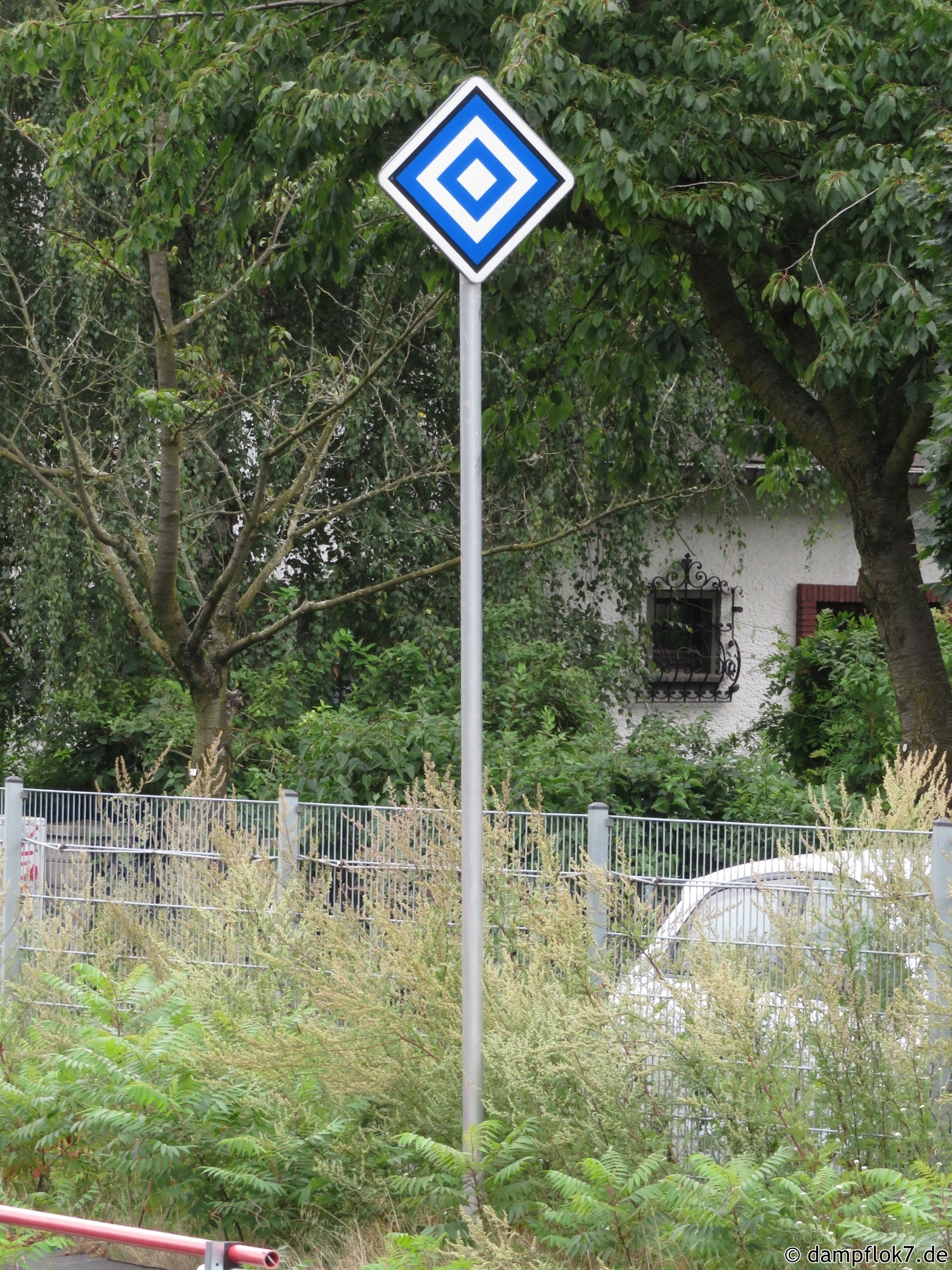

El 6 vor nicht elektrifiziertem Gleis im |Bf| @bhi; El 6 vor nicht elektrifiziertem Gleis im |Bf| @ksiz; El 6 vor nicht elektrifiziertem Gleis am geraden Zweig der Weiche im |Bf| @fg; El 6 vor nicht elektrifiziertem Gleis am nach links gebogenen Zweig der Weiche im |Bf| @fgel; El 6 vor nicht elektrifizierten Gleisen an beiden Zweigen der Weiche im |Bf| @kbb; El 6 vor nicht elektrifizierten Gleisen an beiden Zweigen der nach rechts gebogenen Innenbogenweiche (sh. Weichenlexikon) in @hb;
