Zusatzsignale [Zs]

Zs-Signale sind zusätzlich an Haupt- oder Vorsignalen angebracht, dann ergänzen oder präzisieren sie deren Bedeutung;
sie können allerdings auch einzeln stehen


Zs-Signalbegriffe

Zs 1

[Ersatzsignal]
(Fahrtfreigabe mit 40 km/h bei Halt zeigendem oder gestörtem Hauptsignal)
Ersatzsignal an |Asig| des |Bf| @kneb; Ersatzsignal an |Asig| des |Bf| @sbrb;

Zs 2v

[Richtungsvoranzeiger]
(kündigt das Signal Zs 2 an)
Richtungsvoranzeiger zwischem dem |Hp| @badl; und der |Abzw| @bgkw;, F → Flughafen Richtungsvoranzeiger an |Bkvsig| am |Hp| @mwkr;, H → Herrsching Richtungsvoranzeiger an |Avsig| des |Bf| @mp;, L → Laim

Zs 2

[Richtungsanzeiger]
(zeigt mit der Initiale eines Ortes an, in welche Richtung die Fahrstraße aus einem Bahnhof heraus oder an einer Abzweigstelle gestellt ist)
Richtungsanzeiger an |Asig| des |Bf| @bsph;, A → Berlin-Marzahn Richtungsanzeiger im |Bf| @ahar;, B → Buchholz in der Nordheide Richtungsanzeiger an |Asig| von @rk;, E → Ettlingen Richtungsanzeiger an |Asig| des |Bf| @bkar;, F → Fernbahngleis Richtungsanzeiger an |Asig| des |Bf| @bwkr;, G → Grunewald Richtungsanzeiger an |Asig| von @rk;, H → Karlsruhe-Hagsfeld Richtungsanzeiger an |Asig| von @mop; Richtungsanzeiger am |Hp| @bffo;, K → Berlin-Kaulsdorf Richtungsanzeiger an |Asig| von @emst;, L → Lengerich (Westfalen) Richtungsanzeiger an |Asig| von @kko;, M → Koblenz Mosel Richtungsanzeiger in @rm;, N → Neckarau Richtungsanzeiger an |Asig| von @kko;, O → Oberstromgleis Richtungsanzeiger an |Asig| von @emst;, R → Rheine Richtungsanzeiger an |Asig| von @rk;, S → südliche Linie nach Durlach Richtungsanzeiger an |Asig| von @emst;, W → Warendorf Richtungsanzeiger im |Bf| @keu;, Z → Zülpich

Zs 3v

[Geschwindigkeitsvoranzeiger]
(zeigt die zu erwartende Signalgeschwindigkeit an)

Formvariante

Geschwindigkeitsvoranzeiger an |Bksig| zwischen den |Hp| @rkneb; und @rknek; Geschwindigkeitsvoranzeiger an |Esig| des |Bf| @ksih; Geschwindigkeitsvoranzeiger an |Avsig|-Wiederholer des |Bf| @fg; Geschwindigkeitsvoranzeiger im |Bf| @kju; Geschwindigkeitsvoranzeiger an |Evsig| des |Bf| @krhd; aus Richtung @kkow; Geschwindigkeitsvoranzeiger an |Avsig| des |Bf| @uw;

Lichtvariante

Geschwindigkeitsvoranzeiger im |Bf| @kre; Geschwindigkeitsvoranzeiger im |Bf| @kre; Geschwindigkeitsvoranzeiger an |Evsig| des |Bf| @kre; aus Richtung @ksiz; Geschwindigkeitsvoranzeiger in @ue; Geschwindigkeitsvoranzeiger an |Evsig| des |Bf| @endn; aus Richtung @esie; Geschwindigkeitsvoranzeiger an |Avsig| des |Bf| @kne; Geschwindigkeitsvoranzeiger an |Zvsig|-Wiederholer des |Bf| @kne; Geschwindigkeitsvoranzeiger an |Evsig| des |Bf| @kre; aus Richtung @ksiz; Geschwindigkeitsvoranzeiger an |Avsig| in @rk;

Zs 3

[Geschwindigkeitsanzeiger]
(zeigt die ab hier geltende Signalgeschwindigkeit an)

Formvariante

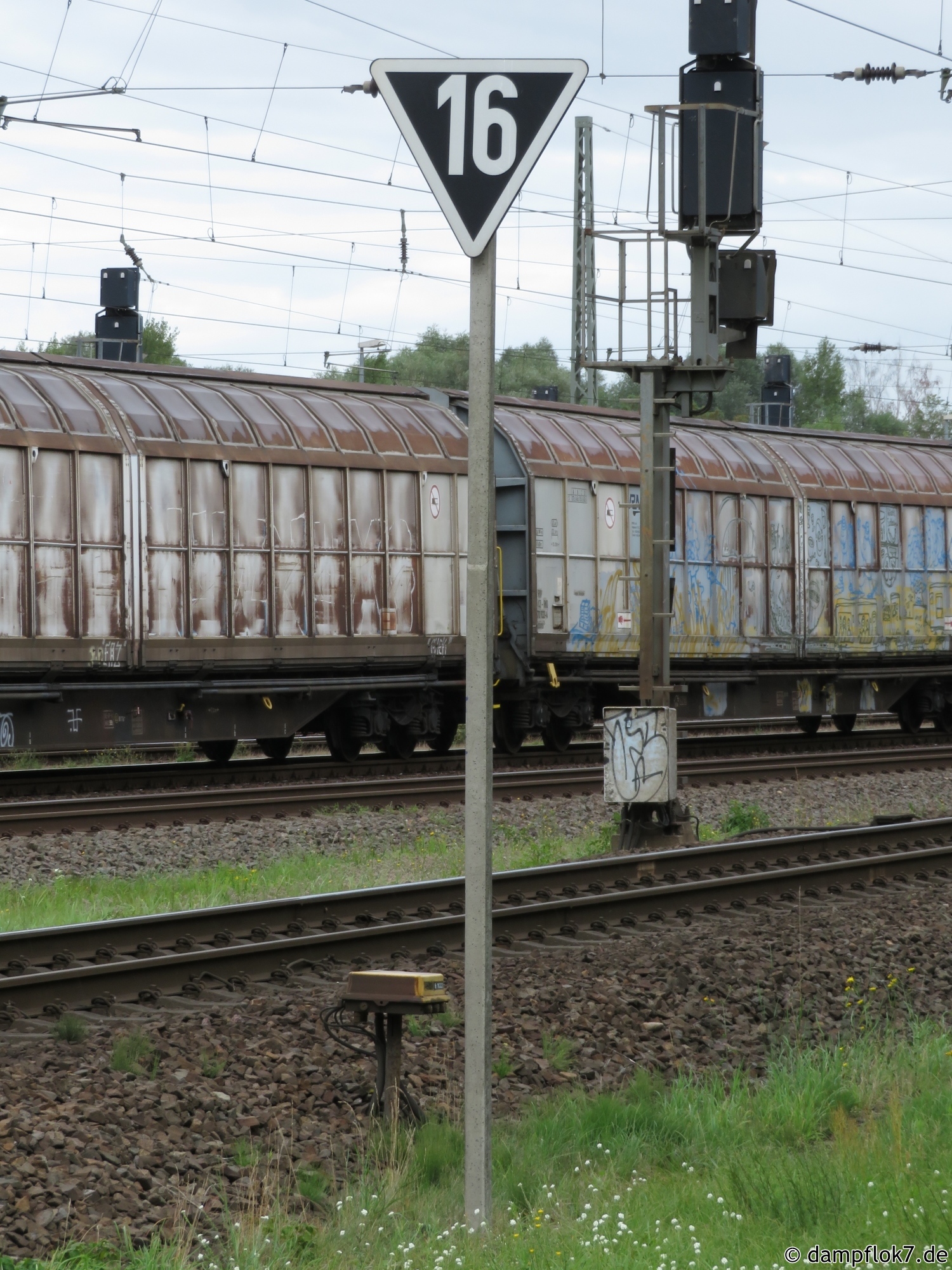

Geschwindigkeitsanzeiger in @ts; Geschwindigkeitsanzeiger in @ff; Geschwindigkeitsanzeiger im |Bf| @ksih; Geschwindigkeitsanzeiger an |Asig| des |Bf| @fg; Geschwindigkeitsanzeiger an |Asig| von @kko; Geschwindigkeitsanzeiger an |Asig| von @kb; Geschwindigkeitsanzeiger im |Bf| @silg; Geschwindigkeitsanzeiger an |Bksig| am |Hp| @kstp; in Richtung @kpr; Geschwindigkeitsanzeiger an |Asig| des |Bf| @fmt; Geschwindigkeitsanzeiger im |Bf| @lb;

Lichtvariante

Geschwindigkeitsanzeiger an |Esig| von @kko; Geschwindigkeitsanzeiger im |Bf| @kre; Geschwindigkeitsanzeiger im |Bf| @mgp; Geschwindigkeitsanzeiger in @tph; Geschwindigkeitsanzeiger an |Asig| von @mop; Geschwindigkeitsanzeiger an |Asig| des |Bf| @slch; Geschwindigkeitsanzeiger an |Asig| von @rk; Geschwindigkeitsanzeiger an |Asig| des |Bf| @frh; Geschwindigkeitsanzeiger an |Asig| des |Bf| @enhf; Geschwindigkeitsanzeiger an |Asig| von @ee; Geschwindigkeitsanzeiger an |Zsig| des |Bf| @kne; Geschwindigkeitsanzeiger an |Asig| von @nf; Geschwindigkeitsanzeiger an |Asig| des |Bf| @kker;

Zs 6

[Gegengleisanzeiger]
(die Fahrstraße führt ins Gegengleis)

Formvariante

Gegengleisanzeiger an |Asig| des |Bf| @kbm; Gegengleisanzeiger am |Asig| des |Bf| @kbbg;

Lichtvarianten

Gegengleisanzeiger im |Bf| @kbb; Gegengleisanzeiger an |Asig| von @kk; Gegengleisanzeiger im |Bf| @kkow; Gegengleisanzeiger an |Asig| des |Bf| @kkuh; Gegengleisanzeiger an |Asig| des |Bf| @klet;

Zs 8

[Gegengleisfahrt-Ersatzsignal]
(quasi eine Kombination aus Zs 1 und Zs 6, d. h. Fahrtfreigabe bei Halt zeigendem oder gestörtem Hauptsignal mit 40 km/h + Fahrt ins Gegengleis)
Gegengleisfahrt-Ersatzsignal an |Asig| des |Bf| @kneb; Gegengleisfahrt-Ersatzsignal an Ausstellungssignal im Verkehrszentrum des Deutschen Museums in München

Zs 9

[Bahnübergangstafel (BÜ-Tafel)]
(Nach der Vorbeifahrt am Halt zeigenden oder gestörten Hauptsignal ist vor dem nächsten - der durch das Signal gedeckt wird - zu halten und dieser ist vor der Weiterfahrt zu sichern)
BÜ-Tafel an |Bksig| des |Hp| @bbdf;

Zs 12

[M-Tafel]
(Fahrtfreigabe bei Halt zeigendem oder gestörtem Hauptsignal per mündlichen Befehl möglich)
M-Tafel an |Bksig| am |Hp| @rkneb; M-Tafel an |Bksig| am |Hp| @bwkrr;

Zs 103

[Rautentafel]
(Dieses Hauptsignal gilt nicht für Rangierfahrten)
Rautentafel an |Asig| des |Bf| @lz;
